Neuerungen bei HPL-Winkelbeschlägen: Mehr Flexibilität und Präzision

1. HPL-Wangen-Befestigungswinkel am Austritt

Wir haben die Anwendungsmöglichkeiten des Befestigungswinkels am Austritt erweitert. Bisher ließ sich der Winkel nur an der Wangenstirn verwenden. Um die dünnen HPL-Wangen stabiler an der Deckenkante zu befestigen, kann der Winkel jetzt seitlich angeschraubt werden.

Zusätzliche Optionen im Bohrmuster sorgen für mehr Flexibilität:

• Neue Positionen stufenseitig und nichtstufenseitig.
• Setzmethoden: direkt in der Höhenkonstruktion, über das Bohrmuster Wange-Wand/Decke-Stirn oder aus Voreinstellungen.

Die Winkel werden im Grundriss sowie in der Höhenkonstruktion angezeigt, was eine präzise Planung ermöglicht.

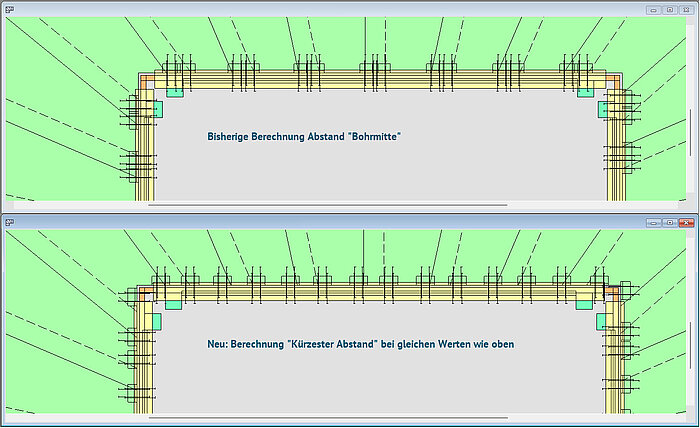

2. Kürzester Abstand zur Stufenvorderkante

Zur Verbesserung der Positionierung bei Doppelwinkeln, Winkelbeschlägen und Winkelbeschlägen mit Gewinde haben wir die Option „kürzester Abstand“ ergänzt. Diese Neuerung verhindert, dass Winkel bei verzogenen Stufen aus der Stufe herauslaufen, und sorgt für eine gleichmäßige Positionierung.

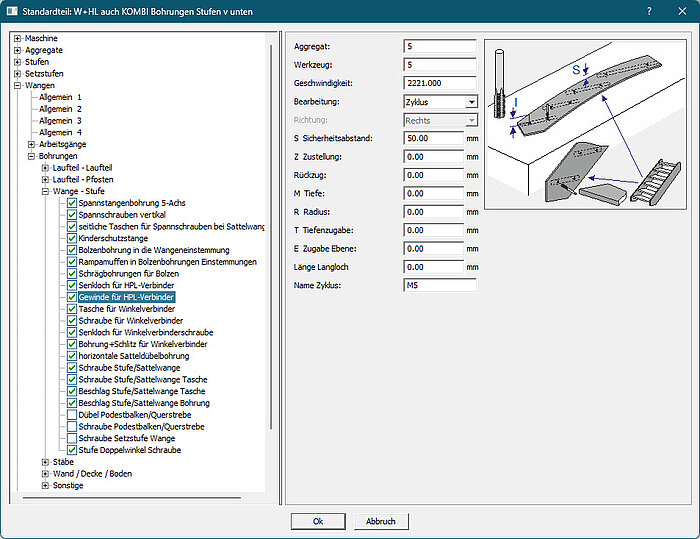

3. Bohrung in Wange mit Gewinde

Eine weitere Innovation betrifft das RCD-Treppensystem. Um Bolzen unsichtbar zu befestigen, haben wir die Funktion Bohrung in Wange mit Gewinde hinzugefügt.

• Das Bohrmuster wird in der Wangen-Schablone abgelegt.
• Der Postprozessor aktiviert automatisch den Gewindeschneidzyklus für HPL-Verbinder.
• Die Maschine fräst oder schneidet das Gewinde direkt in die Bolzenbohrung.

Diese Automatisierung spart Zeit und reduziert den Aufwand.

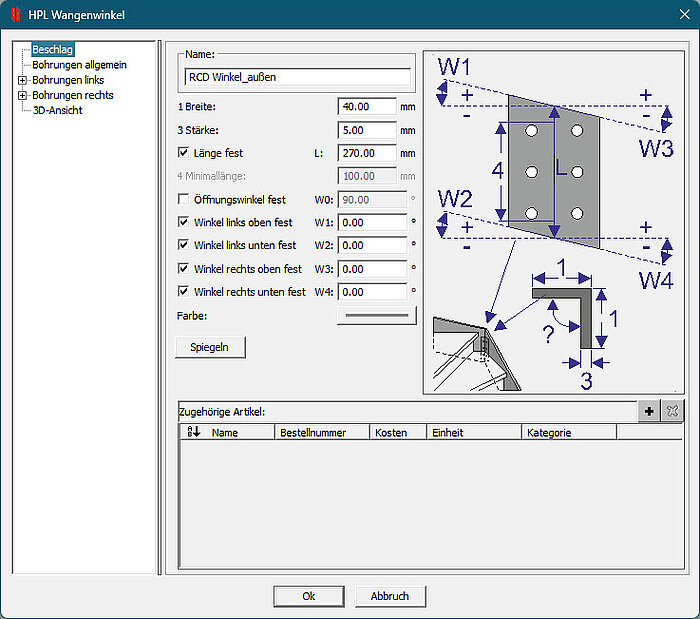

4. HPL-Wangenwinkel – frei definierbar und flexibel

Mit der Einführung des neuen HPL-Wangenwinkels erhalten Anwender eine maximale Flexibilität bei der Planung und Umsetzung ihrer Konstruktionen. Dieser Winkel lässt sich individuell anpassen und bietet viele neue Möglichkeiten:

Parameter frei definieren

• Sie können die Abmessungen, Winkel, Bohrpositionen sowie zusätzliche Parameter wie Gewinde und Senklöcher präzise festlegen.
• Werden feste Werte eingetragen, ist der Winkel an diese gebunden – ideal, um den Beschlag z. B. als Lagerware in gleichbleibender Ausführung zu bestellen.
• Bei freien Parametern ergeben sich die Maße und Winkel aus der Konstruktion, sodass der HPL-Wangenwinkel individuell gefertigt werden kann.

Visuelle Kontrolle in 3D

Um Eingabefehler zu vermeiden, können alle Eingaben direkt in der 3D-Ansicht überprüft werden:

• Feste Werte werden exakt dargestellt, was eine präzise Vorschau ermöglicht.
• Freie Werte erhalten eine realitätsnahe, wenn auch nicht exakte Darstellung. Das erleichtert die Eingabe von komplexeren Beschlägen.

Vielseitige Platzierungsmöglichkeiten

Der HPL-Wangenwinkel lässt sich an verschiedenen Positionen einsetzen:

• Stufenseitig oder nichtstufenseitig.
• Als Verbindung in der Wangenverlängerung bei einem Wandabstand.
• Als Wandanker, um die Konstruktion an festen Bauteilen zu befestigen.
• Im Grundriss kann der Winkel als Eckverbindung gesetzt werden.

Bearbeitungsmöglichkeiten

In der Höhenkonstruktion und im 3D Plus stehen praktische Funktionen zur Verfügung:

• Über die rechte Maustaste können Sie Winkel löschen oder deren Eigenschaften anpassen.
• Diese Funktionen ermöglichen es, einzelne Winkel gezielt zu bearbeiten, selbst wenn sie im Grundriss deckungsgleich liegen und schwer auswählbar sind.

Optimierter Produktionsprozess

Die erstellten HPL-Wangenwinkel können für die Produktion einfach als DXF-Datei exportiert werden.


Ihre Vorteile auf einen Blick

• Präzise Anpassung durch frei definierbare Parameter.
• Verbesserte Kontrolle dank detaillierter 3D-Darstellung.
• Flexible Platzierungsmöglichkeiten für unterschiedliche Konstruktionsanforderungen.
• Vereinfachte Weitergabe an die Produktion und CNC-Bearbeitung.

Der neue HPL-Wangenwinkel passt sich perfekt an die Bedürfnisse Ihrer Projekte an. Egal, ob für Standardlösungen oder individuelle Anforderungen – mit diesen Neuerungen wird Ihre Treppenkonstruktion noch effizienter und präziser.
